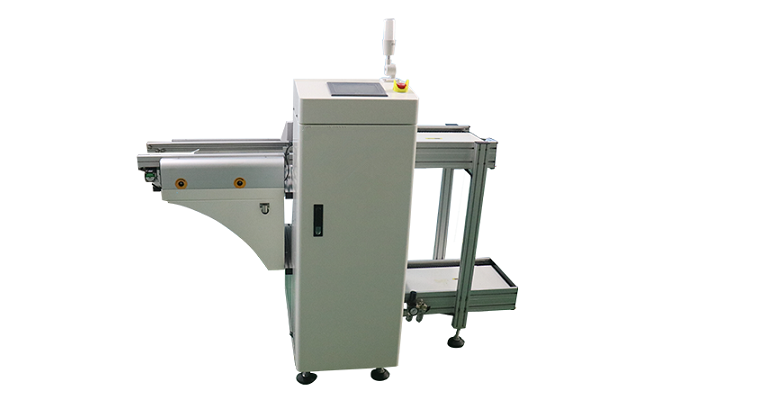

全自動上下板機
一、特點:
此設備適用于SMT生產線前、后端送板和收板作用.
1. 采用松下PLC可編程控制系統,觸摸屏操作,簡單易懂.
2. 獨特的模塊結構設計,三色預警燈指示工作
3. 多點夾緊設計,確保每次換框的同復性.
4. 推板采用日本SMC氣缸,性能穩定可靠.
5. 具有自動檢測故障,觸摸屏顯示故障IO點功能,簡單明了.
6. 升降平臺選用進口絲桿,平順、穩定、耐磨.
7. 采用德國進口拖鏈電纜,耐折、耐磨.
8. 兼容的SMEWA接口.
二、技術參數:
| 設備型號 | JQ-BJ-100 |
| 傳輸高度: | 900±30mm |
| 步距選擇: | 10.20.30.40mm或客戶指定 |
| 料框數量: | 上 1個;下 1個 |
| 料箱更換時間: | 約30秒或客戶指定 |
| 導軌固定方式 | 前固定或客戶指定 |
| 傳輸方向: | 從左往右或從右往左可選 |
| 電源及功率: | 230V交流;單相可到250伏安 |
| 氣壓及氣流量 | 10升/分鐘 |
